Plis pase 20 ane eksperyans nan sèvis OEM ak ODM.

Wafer Papiyon Valv

Kout deskripsyon:

Gwosè: 2 "-24" / 50mm - 600 mm

Estanda konsepsyon: API 609, BS EN 593, MSS SP-67.

Dimansyon fas a fas: API 609, ISO 5752, BS EN 558, BS 5155, MS SP-67.

Flange Forage: ANSI B 16.1, BS EN 1092, DIN 2501 PN 25.

Tès: API598 / EN12266-1 / ISO5208

Levye / vè k'ap manje kadav bwat / operatè elektrik / pneumatik operatè

Travay Presyon: PN10 / 16/25, Class125 / 150

Tès Presyon: Shell: 1.5 fwa rated presyon, Syèj: 1.1 fwa rated presyon.

Travay Tanperati -10 ° C a 80 ° C ...

NORTECH se youn nan dirijan Lachin nan Wafer Papiyon Valv Manifakti & Founisè.


Pwodwi detay

Pwodwi Tags

Pwodwi detay:

Ki sa ki Wafer Papiyon Valv?

Wafter Bvalv utterfly se yon valv ki itilize pou règleman koule nan dyamèt gwo tiyo nan ki disk la pran fòm lan nan ki gen kapasite. Operasyon se menm jan ak sa yo ki an yon valv boul. Yon plak oswa disk pozisyone nan sant la nan tiyo a. Disk la gen yon baton pase nan li ki konekte nan yon actuator sou deyò a nan valv la. Wotasyon aktuator la vire disk la swa paralèl oswa pèpandikilè ak koule a. Kontrèman ak yon valv boul, disk la toujou prezan nan koule a, Se poutèt sa se yon gout presyon toujou pwovoke nan koule a, kèlkeswa pozisyon valv la.

Wafer Papiyon Valv anfòm ant de flans, ak poto pase soti nan yon flange nan lòt. Se valv la ki te fèt an plas ak sele ak gasket pa tansyon an nan mous. Sa yo konsidere kòm pri ki ba vole vole.

Wafer Papiyon Valv Espesifikasyon teknik

Konsepsyon ak manifakti selon API609 / EN593

Fè fas a fas a ISO5752 / EN558-1 seri 20

Flange fen nan EN1092-2 PN6 / 10/16/25

Presyon Rating PN10 / 16/25, Class125 / 150.

Tès ak enspeksyon API598 / EN12266-1 / ISO5208

Aktuator aliye pad ISO5211

Wafer Butterfly Valve 1
Wafer Butterfly Valve 2

Avantaj nou yo nan valv papiyon Wafer

Kontra konstriksyon rezilta nan pwa ki ba, mwens espas nan depo ak enstalasyon yo.

Sant pozisyon arbr, 100% bi-direksyon sere jarèt, ki fè enstalasyon akseptab nan nenpòt direksyon.

Full kò fè bay rezistans ki ba nan koule.

Pa gen kavite nan pasaj koule a, ki fè li fasil pou netwaye ak dezenfekte pou sistèm dlo potab elatriye.

Kawotchou aliyen entèn nan kò a fè likid pa kontakte kò a.

Konsepsyon disk Pinless itil pou anpeche pwen flit la sou disk la.

ISO 5211 tèt bride se konvenyan pou automatisation fasil ak rénovation nan actuator.

Low koupl opere rezilta nan operasyon fasil ak ekonomik seleksyon actuator.

BEARINGS aliyen PTFE yo fèt pou anti-friksyon ak mete, pa gen okenn wilaj obligatwa.

Mete pawa nan kò a, revètman fasil ranplase, pa gen okenn korozyon ant kò ak pawa, apwopriye pou fen itilizasyon liy lan.

Kalite operasyon pou Wafer Papiyon Valv

Manch levye pou tiyo papiyon fleksib DN40-DN200.

Manyèl operatè bwat pou tiyo yo plen papiyon ranje.

Pneumatic actuator pou seri plen nan papiyon tiyo

Elektrik actuator pou seri plen nan papiyon tiyo

Tij gratis san actuator, Customized pou kliyan ak actuators pwòp ou yo.

Lis materyèl prensipal:

Pati

Materyèl

Fè jete, fè duktil, asye kabòn, asye pur

Disk

Nikèl duktil fè / Al kwiv / Nerjaveèi asye

Syèj

EPDM / NBR / VITON / PTFE

Tij

Nerjaveèi asye / asye kabòn

Bouch

PTFE

"O" bag

PTFE

PIN

Asye pur

Kle

Asye pur

Pwodwi Montre:

Ki valv papiyon Wafer ki itilize?

Kalite sa a  Wafer Papiyon Valv se lajman itilize nan

HVAC / ATC

Chimik / pétrochimique

Manje ak endistri bwason

Pouvwa ak sèvis piblik

Kaka ak endistri papye

Pwoteksyon anviwònman endistriyèl

Tretman dlo, bilding segondè, rezèv dlo ak liy drenaj tib oswa ajiste mwayen.

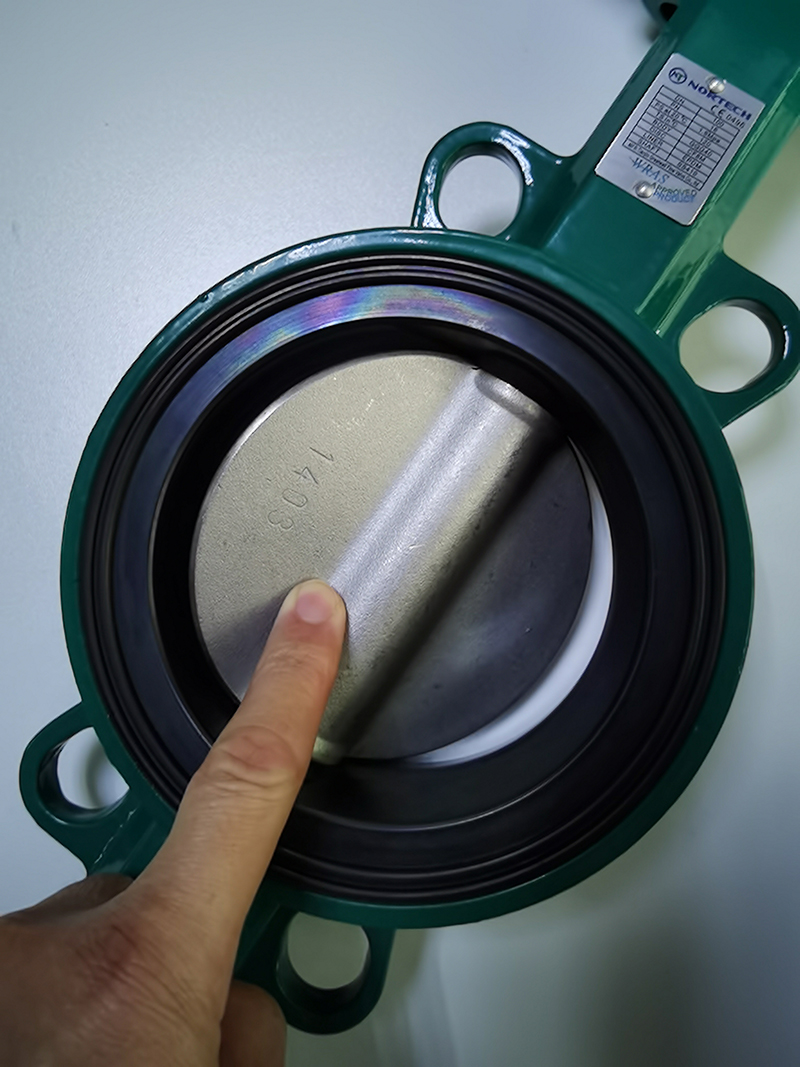

wafer butterfly valve WRAS
